Ein kleines Zeichen an der Wand, auf einem Flucht- und Rettungsplan oder direkt am Gerät kann im Brandschutz unterschiedliche Dinge bedeuten. Ich zeige, wie sich das Rauchmelder-Symbol vom Zeichen für einen Handfeuermelder unterscheidet, welche Markierungen auf dem Gerät wichtig sind und worauf es bei Montage, Prüfung und Kauf in Deutschland ankommt.
Die wichtigsten Hinweise zum Rauchmelder-Symbol auf einen Blick
- Rotes Brandschutzzeichen weist meist auf einen Brandmelder oder Handfeuermelder hin.
- Ein gewöhnlicher Rauchwarnmelder im Wohnbereich muss normalerweise nicht zusätzlich beschildert werden.
- CE und EN 14604 zeigen, dass ein Rauchwarnmelder die geltenden europäischen Produktanforderungen erfüllt.
- Das Q-Zeichen ist ein freiwilliges Qualitätsmerkmal und kein Alarmsymbol.
- Ein Rauchwarnmelder erkennt Rauch, aber kein Kohlenmonoxid. Dafür ist ein separates CO-Warngerät nötig.
Welches Zeichen ist mit einem Rauchmelder gemeint?
Ein einheitliches Symbol, das in jeder Situation ausschließlich für den häuslichen Rauchwarnmelder steht, gibt es nicht. Genau das führt häufig zu Verwechslungen. Je nachdem, wo das Zeichen auftaucht, kann es einen automatischen Rauchmelder, einen Handfeuermelder oder eine technische Komponente einer Brandmeldeanlage markieren.
Das rote Brandschutzzeichen F005 „Brandmelder“ nach ASR A1.3 beziehungsweise DIN EN ISO 7010 findet man vor allem in öffentlichen Gebäuden, Betrieben, Hotels und auf Feuerwehr- oder Rettungsplänen. Es kennzeichnet häufig einen roten Handmelder, den man im Notfall betätigt. Das ist etwas anderes als der runde, meist weiße Rauchwarnmelder an der Zimmerdecke.
| Darstellung oder Kennzeichnung | Bedeutung | Was ist zu tun? |
|---|---|---|
| Rotes Schild mit Brandmelder-Piktogramm | Standort eines Brand- oder Handfeuermelders | Im Brandfall Alarm auslösen, sofern es sich um einen Handmelder handelt |
| Runder Melder an der Decke | Automatischer Rauchwarnmelder | Freihalten, regelmäßig testen und nicht abdecken |
| Q mit Flammensymbol | Freiwilliges Qualitätszeichen | Gibt einen Hinweis auf zusätzliche Produktprüfungen |
| CE mit EN 14604 | Produktkennzeichnung für Rauchwarnmelder | Beim Kauf auf die Angabe am Gerät oder auf der Verpackung achten |
In meiner Erfahrung hilft vor allem diese einfache Unterscheidung. Das Zeichen zeigt den Ort oder die Produktart, es ersetzt aber weder die Bedienungsanleitung noch die Kenntnis des konkreten Gebäudes.
Die Symbole auf dem Rauchwarnmelder richtig lesen
Direkt auf dem Gerät finden sich oft mehrere kleine Zeichen. Sie sehen ähnlich aus, haben aber ganz unterschiedliche Aufgaben. Ein Testknopf wird meist durch ein Häkchen, einen Kreis oder die Aufschrift „Test“ markiert. Drückt man ihn, sollte nach kurzer Zeit ein lauter Alarmton ertönen.
Ein Batteriesymbol oder ein kleines Warnzeichen deutet je nach Modell auf eine schwache Batterie oder eine Störung hin. Bei Geräten mit fest eingebauter Langzeitbatterie lässt sich die Batterie oft nicht austauschen. In diesem Fall wird normalerweise der komplette Melder ersetzt, häufig nach einer Lebensdauer von etwa 10 Jahren.
Lesen Sie auch: Rauchwarnmelder montieren und anschließen - so geht es sicher
Diese Anzeigen sind nicht überall gleich
LED-Leuchten, Mondsymbole, Lautsprecherzeichen und durchgestrichene Symbole sind nicht vollständig einheitlich geregelt. Manche Geräte blinken bei Betriebsbereitschaft grün, andere zeigen ihren Status nur während des Tests. Ein rotes Blinken kann bei einem Modell normal sein und bei einem anderen auf eine Störung hinweisen.
Deshalb rate ich davon ab, allein nach der Farbe einer LED zu entscheiden. Die Bedienungsanleitung des Herstellers ist hier maßgeblich. Ein regelmäßiger kurzer Signalton im Abstand von etwa 30 bis 60 Sekunden spricht allerdings häufig für eine leere Batterie oder eine technische Störung und sollte nicht ignoriert werden.
Wo das Zeichen im Gebäude auftaucht
Auf einem Flucht- und Rettungsplan markiert das rote Brandmelder-Zeichen den Standort eines Melders. In einem Büro, Hotel oder einer Schule kann damit ein Handfeuermelder gemeint sein. Dieser wird im Notfall durch Drücken, bei älteren Bauformen auch durch Einschlagen der Scheibe, betätigt.
Ein automatischer Rauchwarnmelder reagiert dagegen selbstständig auf Rauch. Man muss ihn nicht drücken, um den Alarm auszulösen. Wird in einem Gebäude ein Handmelder betätigt, sollte man sofort andere Personen warnen, das Gebäude über die gekennzeichneten Rettungswege verlassen und die Feuerwehr unter 112 rufen.
In einer normalen Wohnung hängt meist kein zusätzliches Schild neben dem Rauchwarnmelder. Das Gerät selbst soll gut sichtbar an der Decke sitzen. Eine Beschilderung ist eher dort sinnvoll, wo Besucher, Beschäftigte oder Einsatzkräfte den Standort eines Brandmelders schnell erkennen müssen.
Rauchwarnmelder richtig anbringen und sichtbar halten
In Deutschland gelten Rauchwarnmelderpflichten nach den jeweiligen Landesbauordnungen. Einzelheiten unterscheiden sich zwischen den Bundesländern, grundsätzlich geht es aber um Schlafräume, Kinderzimmer und Flure, die als Rettungsweg dienen. In vielen Wohnungen gehört deshalb mindestens ein Melder in den Flur und je einer in die Schlafräume.
Montiert wird der Melder normalerweise an der Decke, möglichst in der Mitte des Raumes. Er sollte in der Regel mindestens 50 Zentimeter Abstand zu Wänden, Leuchten und größeren Hindernissen haben. Bei Dachschrägen, Unterzügen oder sehr großen Räumen gelten besondere Montagebedingungen, bei denen die Herstellerangaben und DIN 14676-1 weiterhelfen.
- Rauchwarnmelder nicht mit Farbe überstreichen oder bekleben.
- Keine Dekoration, Verpackung oder Abdeckung darüber hängen.
- Nicht direkt neben Kochstellen oder in feuchten Badezimmern montieren.
- Bei größeren Räumen prüfen, ob mehrere Melder erforderlich sind.
- Mindestens einmal jährlich die Funktion und den Zustand kontrollieren.
Ein häufiger Fehler ist die Montage an einer Stelle, an der der Alarm zwar sichtbar, der Rauch aber nur verspätet ankommt. Auch ein schönes Lichtobjekt direkt neben dem Melder kann die Luftströmung beeinflussen. Freie Anströmung und regelmäßige Prüfung bringen im Alltag mehr als ein auffälliges Schild.
Welche Kennzeichnungen beim Kauf wirklich zählen
Wer einen neuen Rauchwarnmelder kauft, sollte die Zeichen nicht nur nach ihrem Aussehen beurteilen. Das CE-Zeichen zusammen mit EN 14604 gehört zu den grundlegenden Produktangaben. CE allein ist kein unabhängiges Qualitätssiegel, sondern bestätigt im Wesentlichen die Einhaltung der europäischen Vorgaben für das Inverkehrbringen.
| Kennzeichnung | Einordnung | Praktische Bedeutung |
|---|---|---|
| CE | Europäische Konformitätskennzeichnung | Grundvoraussetzung für den Verkauf in der EU, aber kein umfassender Qualitätstest |
| EN 14604 | Europäische Produktnorm für Rauchwarnmelder | Zeigt, dass der Melder für diesen Produkttyp vorgesehen ist |
| Q | Freiwilliges Qualitätszeichen | Hinweis auf zusätzliche Qualitäts- und Praxiskriterien |
| VdS oder TÜV Kriwan | Unabhängige Prüf- oder Zertifizierungsstelle | Kann die Auswahl eines langlebigen und geprüften Modells erleichtern |
Ich würde bei Geräten für eine Wohnung auf eine fest eingebaute 10-Jahres-Batterie, einen gut erreichbaren Testknopf und eine verständliche Anleitung achten. Vernetzte Funkmelder können sinnvoll sein, wenn mehrere Etagen oder weit auseinanderliegende Schlafräume überwacht werden. Sie kosten mehr und benötigen eine saubere Einrichtung, warnen dann aber alle verbundenen Geräte gleichzeitig.
Typische Verwechslungen beim Brandschutzzeichen
Das häufigste Missverständnis betrifft den Unterschied zwischen Rauchwarnmelder und Handfeuermelder. Ein rotes Piktogramm an der Wand bedeutet nicht automatisch, dass dort ein runder Deckenmelder sitzt. Es kann einen Meldeknopf kennzeichnen, mit dem Menschen den Alarm manuell auslösen.
- Rauchmelder mit CO-Melder verwechselt: Rauchwarnmelder erkennen keinen geruchlosen Kohlenmonoxid-Austritt. Dafür braucht man ein separates Gerät mit entsprechender CO-Kennzeichnung.
- Q-Zeichen als Bedienknopf verstanden: Das Q steht für geprüfte Qualität und löst keinen Alarm aus.
- Rotes Schild verdeckt: Ein Handmelder muss frei zugänglich bleiben und darf nicht hinter Möbeln, Pflanzen oder Werbematerial verschwinden.
- Fehlalarm durch Abdecken unterdrückt: Ein Tuch oder Klebeband macht den Melder nicht sicherer, sondern verhindert im Ernstfall die Warnung.
- Signalton ignoriert: Wiederkehrendes Piepen ist meist ein Wartungs- oder Batteriehinweis und kein Geräusch, das man dauerhaft hinnehmen sollte.

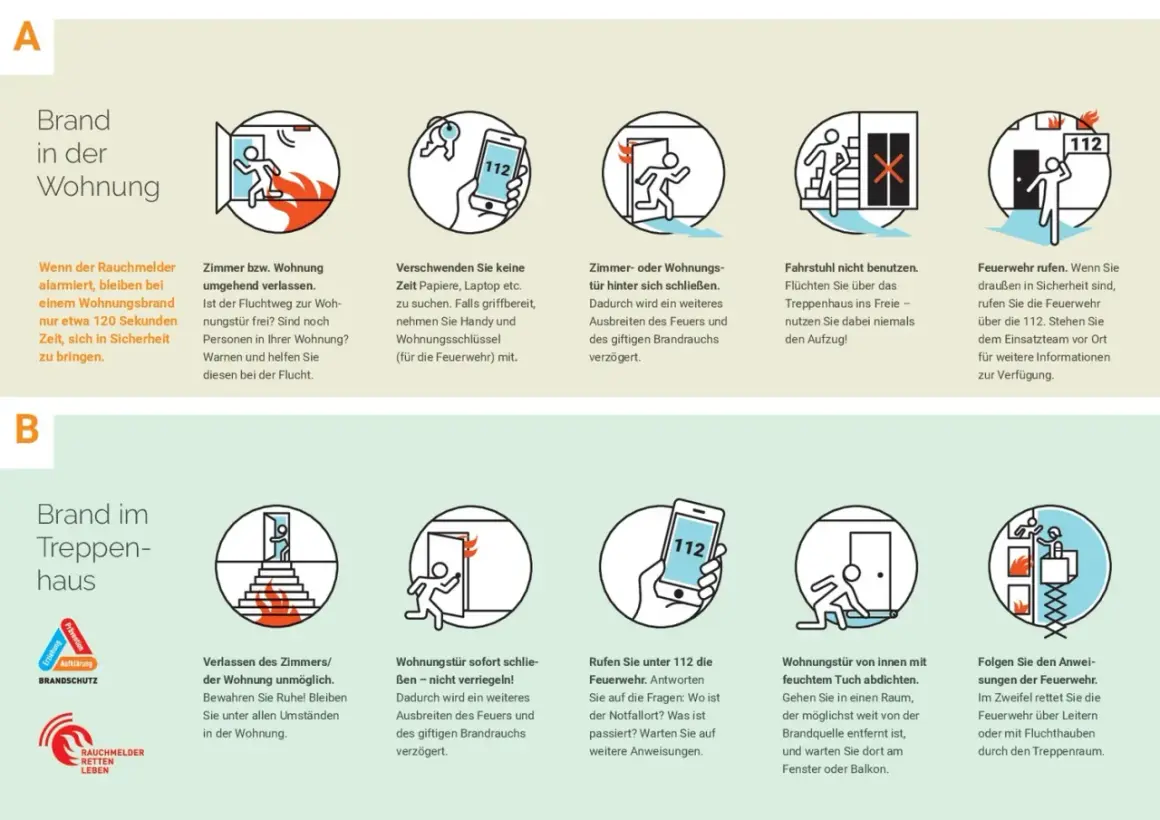

Auch ein korrekt angebrachtes Symbol schützt nicht vor Feuer, wenn der Melder verschmutzt, beschädigt oder falsch positioniert ist. Bei einem echten Alarm gilt deshalb immer: sofort raus, Türen schließen, 112 wählen und keine unnötigen Löschversuche unternehmen.
Ein klares Zeichen kann im Ernstfall entscheidende Zeit sparen
Das Rauchmelder-Symbol ist nicht immer ein einziges festgelegtes Bild. Entscheidend ist der Zusammenhang. Das rote Brandschutzzeichen weist häufig auf einen Brandmelder oder Handfeuermelder hin, während die Kennzeichnungen am Gerät über Norm, Qualität, Batterie und Betriebszustand informieren.
Für die eigene Wohnung zählt am Ende weniger das sichtbare Piktogramm als ein passendes, korrekt montiertes und regelmäßig getestetes Gerät. Wer zusätzlich die Rettungswege kennt und die Unterschiede zwischen Rauch-, Brand- und CO-Meldern versteht, schafft einen deutlich wirksameren Brandschutz als mit einem Schild allein.
